3D Visualisierung

Modelldaten an jedem Arbeitsplatz verfügbar machen

3D-Modelle werden für die visuelle Entscheidungsabsicherung in der Produktentstehung immer wichtiger. Trotzdem haben in vielen Unternehmen nur wenige Mitarbeitende direkten Zugriff darauf. Wegen der hohen Lizenzkosten für CAD-Systeme setzen Firmen häufig auf Stand-alone-Viewer, die aufgrund der fehlenden Integration in PLM-Prozesse äußerst ineffizient sind. Die Folgen sind umständliche Abstimmungen über Screenshots, Medienbrüche zwischen E-Mail und PLM, isolierte Kommunikation ohne aktuellen Datenbezug und letztlich vermeidbare Fehler in der Entscheidungsfindung. Mit CONTACTs 3D Connect lösen Sie dieses Problem: Modellgeometrie wird zum integralen Bestandteil Ihrer Prozesse und ist nahtlos an jedem Arbeitsplatz verfügbar.

Vorteile von 3D Visualization

Bessere Prozesse mit Modelldaten auf Knopfdruck
Visuelle Analysen und Entscheidungen mit dem 3D-Cockpit
Modelldaten einfacher teilen für die Kollaboration im Team.
Einfache Handhabung von Modelldaten mit 3D-PDF, JT und STEP
Digital Mockups für beschleunigte Produktabsicherung

Prozesse mit Modelldaten auf Knopfdruck verbessern

Mit 3D Connect nutzen Sie 3D-Modelle ohne separates CAD-System oder teure Viewer. Sie vereinfachen Visualisierungs- und Analyseaufgaben erheblich und machen Geometrieinformationen im ganzen Unternehmen verfügbar. Das Ergebnis: spürbar effizientere Prozesse, beispielsweise durch die Erstellung von 3D-PDFs mit illustrierten Stücklisten für die Kunden- und Online-Dokumentation, die direkte Bewertung von Änderungen (Redlinings) im Modell im Rahmen des Engineering Change Managements oder die Nutzung von Digital Mockups (DMU) für eine frühzeitige, fundierte Designabsicherung.

Prozesse mit Modelldaten auf Knopfdruck verbessern

Mit 3D Connect nutzen Sie 3D-Modelle ohne separates CAD-System oder teure Viewer. Sie vereinfachen Visualisierungs- und Analyseaufgaben erheblich und machen Geometrieinformationen im ganzen Unternehmen verfügbar. Das Ergebnis: spürbar effizientere Prozesse, beispielsweise durch die Erstellung von 3D-PDFs mit illustrierten Stücklisten für die Kunden- und Online-Dokumentation, die direkte Bewertung von Änderungen (Redlinings) im Modell im Rahmen des Engineering Change Managements oder die Nutzung von Digital Mockups (DMU) für eine frühzeitige, fundierte Designabsicherung.

3D-Cockpit für visuelle Analysen und fundierte Entscheidungen nutzen

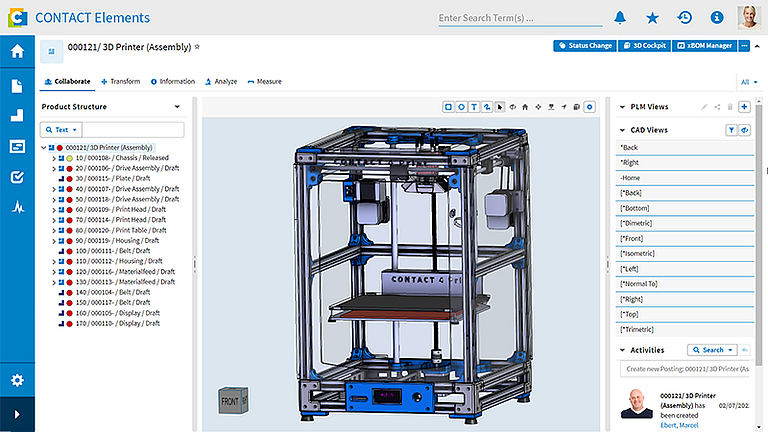

3D Connect ist in CONTACT Elements und CIM Database PLM integriert. Sie greifen im 3D-Cockpit direkt auf CAD-Modelldaten, Teile, Varianten, Produktstrukturen und Stücklisten zu. Das 3D-Cockpit ist das zentrale Werkzeug für die intuitive Navigation durch komplexe Modell- und Produktstrukturen. Ihre Entwickler*innen nutzen dabei Messfunktionen, Explosionsdarstellungen und Redlinings zur Kommentierung. Sie speichern Schnappschüsse ausgewählter Ansichten und verwenden Farbcodierungen, um Komponenteneigenschaften wie den Freigabestatus direkt im Modell anzuzeigen.

3D-Cockpit für visuelle Analysen und fundierte Entscheidungen nutzen

3D Connect ist in CONTACT Elements und CIM Database PLM integriert. Sie greifen im 3D-Cockpit direkt auf CAD-Modelldaten, Teile, Varianten, Produktstrukturen und Stücklisten zu. Das 3D-Cockpit ist das zentrale Werkzeug für die intuitive Navigation durch komplexe Modell- und Produktstrukturen. Ihre Entwickler*innen nutzen dabei Messfunktionen, Explosionsdarstellungen und Redlinings zur Kommentierung. Sie speichern Schnappschüsse ausgewählter Ansichten und verwenden Farbcodierungen, um Komponenteneigenschaften wie den Freigabestatus direkt im Modell anzuzeigen.

Modelldaten für die Kollaboration im Team teilen

Interne Abstimmungen sowie die Zusammenarbeit mit Kunden und Zulieferern gestalten Sie mit 3D Connect hocheffizient. Sie teilen Modelldaten und Analyseergebnisse direkt im Prozess – von visuellen Bauteilinformationen über Redlinings und Kommentare bis hin zu Notizen und Ansichten. Änderungen können Sie direkt im Kontext von Modellen vorschlagen, diskutieren und bewerten. Zentrale Prozesse wie technische Änderungen werden dadurch signifikant beschleunigt.

Modelldaten für die Kollaboration im Team teilen

Interne Abstimmungen sowie die Zusammenarbeit mit Kunden und Zulieferern gestalten Sie mit 3D Connect hocheffizient. Sie teilen Modelldaten und Analyseergebnisse direkt im Prozess – von visuellen Bauteilinformationen über Redlinings und Kommentare bis hin zu Notizen und Ansichten. Änderungen können Sie direkt im Kontext von Modellen vorschlagen, diskutieren und bewerten. Zentrale Prozesse wie technische Änderungen werden dadurch signifikant beschleunigt.

Multimodale Ähnlichkeitssuche für 3D-Modelle

Umfangreiche 3D-CAD-Datenbestände erschweren es, Konstruktionen effektiv wiederzuverwenden. Über die in CONTACT Elements integrierte Fourier AI Cloud stellen wir Ihnen eine multimodale Ähnlichkeitssuche bereit. Damit können Sie bestehende oder ähnliche Teile, Baugruppen sowie zugehörige Dokumente über verschiedene Datenformate hinweg (Text, Bild, 3D-CAD) präzise aufspüren. Die von CONTACT entwickelte KI macht zeitaufwändige manuelle Suchprozesse obsolet. Ihr Unternehmen profitiert von einem durchdachten, intuitiven und schnellen Prozess für die Wiederverwendung von Daten.

Was ist Fourier AI?

Multimodale Ähnlichkeitssuche für 3D-Modelle

Umfangreiche 3D-CAD-Datenbestände erschweren es, Konstruktionen effektiv wiederzuverwenden. Über die in CONTACT Elements integrierte Fourier AI Cloud stellen wir Ihnen eine multimodale Ähnlichkeitssuche bereit. Damit können Sie bestehende oder ähnliche Teile, Baugruppen sowie zugehörige Dokumente über verschiedene Datenformate hinweg (Text, Bild, 3D-CAD) präzise aufspüren. Die von CONTACT entwickelte KI macht zeitaufwändige manuelle Suchprozesse obsolet. Ihr Unternehmen profitiert von einem durchdachten, intuitiven und schnellen Prozess für die Wiederverwendung von Daten.

Was ist Fourier AI?

Multimodale Ähnlichkeitssuche für 3D-Modelle

Umfangreiche 3D-CAD-Datenbestände erschweren es, Konstruktionen effektiv wiederzuverwenden. Über die in CONTACT Elements integrierte Fourier AI Cloud stellen wir Ihnen eine multimodale Ähnlichkeitssuche bereit. Damit können Sie bestehende oder ähnliche Teile, Baugruppen sowie zugehörige Dokumente über verschiedene Datenformate hinweg (Text, Bild, 3D-CAD) präzise aufspüren. Die von CONTACT entwickelte KI macht zeitaufwändige manuelle Suchprozesse obsolet. Ihr Unternehmen profitiert von einem durchdachten, intuitiven und schnellen Prozess für die Wiederverwendung von Daten.

Modelldaten mit 3D-PDF, JT und STEP einfach handhaben

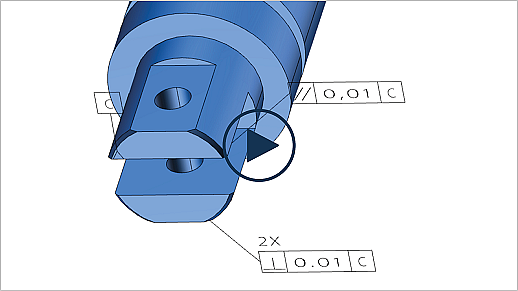

3D-PDFs vereinen Produktmodelle mit der Vielseitigkeit von Office-Dokumenten. Der Umgang mit Modelldaten wird so intuitiv wie der mit Texten und Bildern. Sie können Maß- und Toleranzangaben (PMI – Product Manufacturing Information) sowie im CAD-System definierte Modellansichten direkt anzeigen. Sie kombinieren Modellinformationen mit Metadaten und interaktiven Bedienelementen direkt im PDF, indem Sie Dokumentvorlagen und Formularelemente nutzen. Die assoziativen Stücklisteneinträge spiegeln die Auswahl von 3D-Komponenten in der Stückliste wider (und umgekehrt). PDF-, JT- und STEP-Dateien lassen sich einfach und grenzenlos teilen.

Produktabsicherung mit integriertem DMU beschleunigen

3D Connect integriert fortschrittliche DMU-Technologien von invenio, einem der führenden Spezialisten für Digital Mockups. Profitieren Sie von High-End DMU-Funktionen an jedem Arbeitsplatz – ohne Medienbruch, hohe Rüstzeiten oder aufwändige Kontextwechsel. Dazu gehört beispielsweise Clash & Clearance für die schnelle Ermittlung aller Teile, die Mindestabstände unterschreiten. Zudem können Sie Kollisionen, Kontaktflächen und Abstandsbänder in Geometriemodellen analysieren und Modellalternativen sowie zugelieferte Varianten vergleichen.

Produktabsicherung mit integriertem DMU beschleunigen

3D Connect integriert fortschrittliche DMU-Technologien von invenio, einem der führenden Spezialisten für Digital Mockups. Profitieren Sie von High-End DMU-Funktionen an jedem Arbeitsplatz – ohne Medienbruch, hohe Rüstzeiten oder aufwändige Kontextwechsel. Dazu gehört beispielsweise Clash & Clearance für die schnelle Ermittlung aller Teile, die Mindestabstände unterschreiten. Zudem können Sie Kollisionen, Kontaktflächen und Abstandsbänder in Geometriemodellen analysieren und Modellalternativen sowie zugelieferte Varianten vergleichen.

Offline- und High-Performance-Viewing mit ViewStation

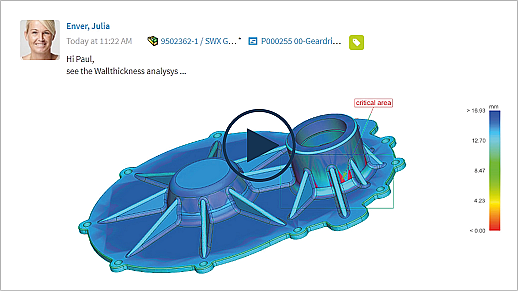

Fachanwender*innen mit speziellen Anforderungen, beispielsweise für die Wandstärkenanalyse oder für den Offline-Betrieb, profitieren vom ergänzenden Einsatz der dedizierten Kisters ViewStation. Die gewartete 3D Connect Integration für CONTACT Elements und CIM Database PLM sorgt für nahtlose Abläufe. ViewStation bietet spezielle Analyse- und Autorenfunktionen und ist ideal für die Arbeit beim Kunden vor Ort, selbst ohne direkten Zugriff auf die PLM-Serverdienste.

Offline- und High-Performance-Viewing mit ViewStation

Fachanwender*innen mit speziellen Anforderungen, beispielsweise für die Wandstärkenanalyse oder für den Offline-Betrieb, profitieren vom ergänzenden Einsatz der dedizierten Kisters ViewStation. Die gewartete 3D Connect Integration für CONTACT Elements und CIM Database PLM sorgt für nahtlose Abläufe. ViewStation bietet spezielle Analyse- und Autorenfunktionen und ist ideal für die Arbeit beim Kunden vor Ort, selbst ohne direkten Zugriff auf die PLM-Serverdienste.
